SR本体のランプの意味

Meaning of lamp

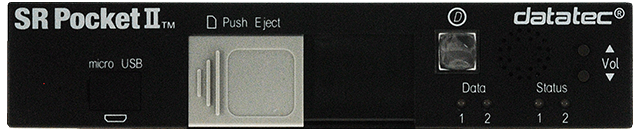

SRPocket Ⅱ

SRPocket ⅡのSTATUSランプの表示一覧
（詳細開閉欄にアイコンがある場合はクリックすることで詳細などを表示させることができます。また、ブザー欄に表記がある場合は再生ボタンをクリックすることで音声が再生されます。音量は調整できます。音量には十分にご注意ください。）

ランプの状態一覧

点灯（青）
点滅（青）
点灯（緑）
点滅（緑）
点灯（赤）
点滅（赤）
点灯（橙）
点滅（橙）
消灯

No	SR PocketⅡ					ブザー
	Data		Status		D
	1	2	1	2	D
1		─				─
1	- 発生事象 - 正常 - 備考 - SRは正常に動作しています
2	─	─		─	─	─
2	- 発生事象 - GPS正常 - 備考 - エンジンON後一度以上測位している状態
3	─	─		─	─	─
3	- 発生事象 - GPS異常 - 対応方法 - GPSアンテナ（ケーブル含む）等の破損の恐れがあります ⇒機器交換が必要な場合がありますので、データ・テックお客様センターにご連絡ください
4	─	─		─	─	─
4	- 発生事象 - GPS非測位 - 対応方法 - １. GPS信号を受信するのに時間がかかっている可能性があります ⇒10分程お待ち下さい２. 地下や屋根下や高いビルの側等で、GPS 信号が受信できていません ⇒空の開けた場所へ移動して下さい - 備考 - エンジンON後一度も測位していない状態
5	─	─	─	─		─
5	- 発生事象 - 運行中
6	─	─	─	─		ピッピッピ『運行を開始してください』
6	- ブザー - - 発生事象 - 非運行 - 対応方法 - 運転者カードが通信ユニットにタッチされていません ⇒運転者カードを通信ユニットにタッチして下さい - 備考 - 異常発生中は、20秒に1回、鳴動する。
7			─		─	ピピピピ『SDカードが異常です。カードを交換してください。』
7	- ブザー - - 発生事象 - SDカード異常 - 対処策 - SDカードに異常があります ⇒SD カードを交換して下さい - 備考 - 異常発生中は、5分に1回、鳴動する。 ※デジタコファイルはオープンできて、デジタコファイル以外がオープンできないときは、DATA1が緑点灯、DATA2が消灯となる。
8			─		─	ピピピピ『SDカードがLOCKされています。』
8	- ブザー - - 発生事象 - SDカードLOCK - 対処策 - SDカードLOCK ⇒SDカードのLOCKをはずし、変化が無ければ別のSDカードを交換して下さい - 備考 - 異常発生中は、5分に1回、鳴動する。
9			─		─	ピピピピ『SDカードが挿入されていません。』
9	- ブザー - - 発生事象 - SDカード未挿入 - 対処策 - SDカードが挿入されていません ⇒SDカードを挿入しなおし、変化が無ければ別のSDカードに交換して下さい - 備考 - 異常発生中は、15秒に1回、鳴動する。
10			─		─	ピピピピ『SDカードカバーが開いています。カバーを閉じてください。』
10	- ブザー - - 発生事象 - カバーオープン - 対処策 - SR本体のSDカードのカバーが開いています ⇒SDカードカバーを完全に閉じて下さい - 備考 - カバーオープンしている間、10秒に1回鳴動する。
11	─	─	─		─	─
11	- 発生事象 - SDカード正常
12			─	─	─	─
12	- 発生事象 - 通信圏外(通信運用形態) - 対応方法 - 通信ユニット機器異常の恐れがあります ⇒機器交換が必要な場合がありますので、データ・テックお客様センターにご連絡下さい - 備考 - 通信運用形態において、通信モジュールが圏外である。
13			─	─	─	─
13	- 発生事象 - 通信異常(通信運用形態) - 対応方法 - 通信ユニット機器異常の恐れがあります ⇒機器交換が必要な場合がありますので、データ・テックお客様センターにご連絡下さい - 備考 - 通信運用形態において、通信モジュールとの通信ができない。
14					─	─

			点滅
	- 発生事象 - 車速パルス異常 - 対応方法 - 車速パルス信号ケーブル異常の恐れがあります ⇒機器交換が必要な場合がありますので、データ・テックお客様センターにご連絡下さい
15	─	─			─	─

			点滅
	- 発生事象 - エンジン回転パルス異常 - 対応方法 - エンジン回転パルス信号ケーブル異常の恐れがあります ⇒機器交換が必要な場合がありますので、データ・テックお客様センターにご連絡下さい
16	─	─			─	─

			点滅
	- 発生事象 - 装置異常 - 対応方法 - SR内部センサ異常の恐れがあります ⇒機器交換が必要な場合がありますので、データ・テックお客様センターにご連絡下さい
17	─	─			─	─

			交互点滅
	- 発生事象 - オプションデバイス接続異常 SWBOX(D2S) 温度センサ(M72) 温度センサ(デンソー) 温度センサ(東プレ) 温度センサ(三菱重工) ETC(三菱電機) ETC(古野電気) ETC(パナソニック) ETC(デンソー) FuelCompass(M616) 通信unitSR(M614) - 対応方法 - オプションデバイス接続異常の恐れがあります ⇒機器交換が必要な場合がありますので、データ・テックお客様センターにご連絡下さい
18	─	─	─	─		ピロロロン
18	- ブザー - - 発生事象 - 電源切断準備中 - 対応方法 - IGN OFF温度計測機能無効時： IGN OFFしてSDカードにデータ記録処理中である。 IGN OFF温度計測機能有効値： Dスイッチ長押ししてSDカードにデータを記録処理中である。記録処理が完了したら車載機の電源を切る。 - 備考 - 電源断時に1回だけ鳴動する。
19	─	─	─	─	─	ピロロロン
19	- ブザー - - 発生事象 - 起動 - 備考 - 起動時に1回だけ鳴動する。
20	─	─	─	─	─	ピロン
20	- ブザー - - 発生事象 - 運行開始・終了 - 備考 - 運行開始・運行終了時に1回だけ鳴動する。
21	─	─	─	─	─	ピロン
21	- ブザー - - 発生事象 - 乗り替わり(NFCかざす) - 備考 - NFCカードをかざした時に1回だけ鳴動する。
22	─	─	─	─	─	ピロン
22	- ブザー - - 発生事象 - 作業開始・終了(SWBOX操作) - 備考 - 作業開始・終了時に1回だけ鳴動する。
23	─	─	─	─	─	ピロン
23	- ブザー - - 発生事象 - 高速・一般切換 - 備考 - 高速・一般切換時(自動判定・手動判定)に1回だけ鳴動する。
24	─	─	─	─	─	ピッピッピ『長時間運転しています。休憩しましょう』
24	- ブザー - - 発生事象 - 連続運転時間超過 - 備考 - 連続運転開始から3時間30分経過時に鳴動する。連続運転開始から3時間30分～4時間の間の走行中は2分に1回、鳴動する。連続運転開始から3時間30分～4時間の間の停車中は鳴動しない。連続運転開始から4時間を経過したら鳴動しない。 10分以上の休憩の合計が30分以上になったら休憩したとみなし、連続運転時間超過としない。
25	─	─	─	─	─	ピンポン『停車から10分経過しました』
25	- ブザー - - 発生事象 - 休憩取得 - 備考 - 10分以上の休憩をしたときに1回だけ鳴動する。

PDF こちらからPDFでご覧いただけます。

※万一、問題の解決にいたらなかった場合はお問い合せページよりお問い合せ下さい。
